■ DTCの規格は何で決まっているの?
前回の連載では、OBD2が排ガス規制の一環として制定されたため、端子の形状や通信方法が規格化されたことを説明しました。ただし、DTCなどの詳細が定義されているのは、エンジンや排ガスに関する国際規格の範囲内に限られています。
今回は、DTCのコード体系に注目し、国際規格とカーメーカー独自の設定範囲、さらに故障名称の違いについて解説します。DTCの国際規格は、2010年の改定により、従来のISO独自規格から北米規格であるSAE J2012に準拠する形へと変更されました。これにより、現在ではISO/SAEとしてSAE J2012が実質的な国際規格となり、日本国内の保安基準もこの規格に基づいています。
■ DTCのコード体系は?

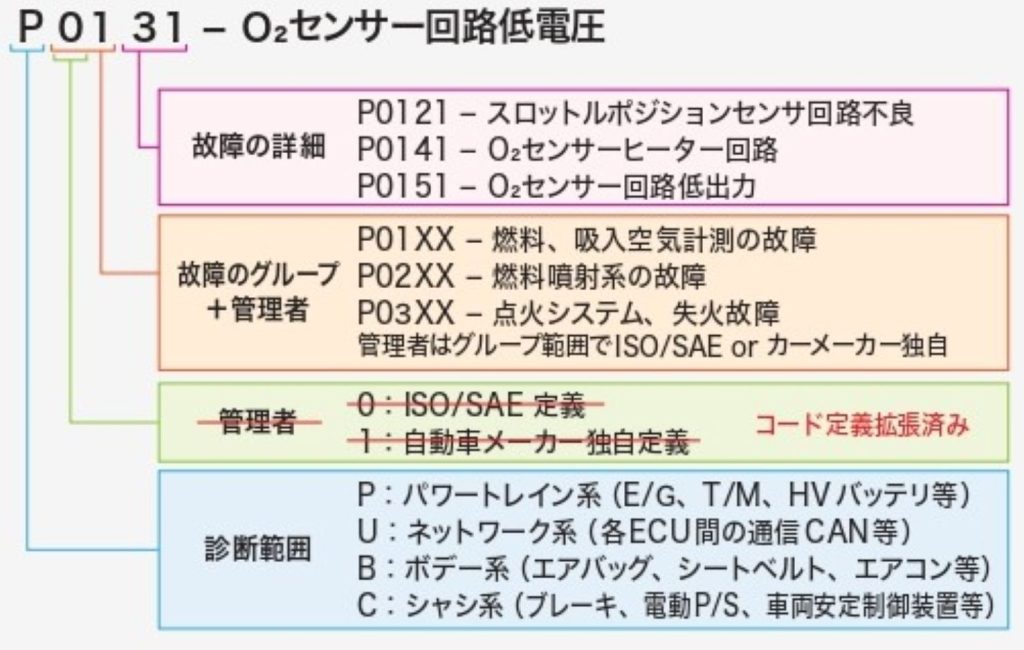

DTCのコード体系は、SAE J2012では基本的に5桁ですが、一部のカーメーカーでは故障をより細かく分類するために、2桁を追加し7桁にしている場合もあります(図1参照)。
1桁目は診断範囲を表し、以下の4種類に分類されます。OBD2は排ガス規制に関連する規格であるため、最初に「P」が設定され、その後「C」「B」「U」が追加されました。
2桁目は一般的な資料では下記のように管理者を示します。
・”0″:ISO/SAEが定義するDTC
・”1″:メーカーが独自に定義できるDTC
しかし、2002年の改定により3桁目の部位大分類と統合され、管理者グループとして扱われるようになりました。管理者の区分はDTCの理解において重要なポイントとなるため、後ほど具体的なDTCの分析結果を基に詳しく考察します。

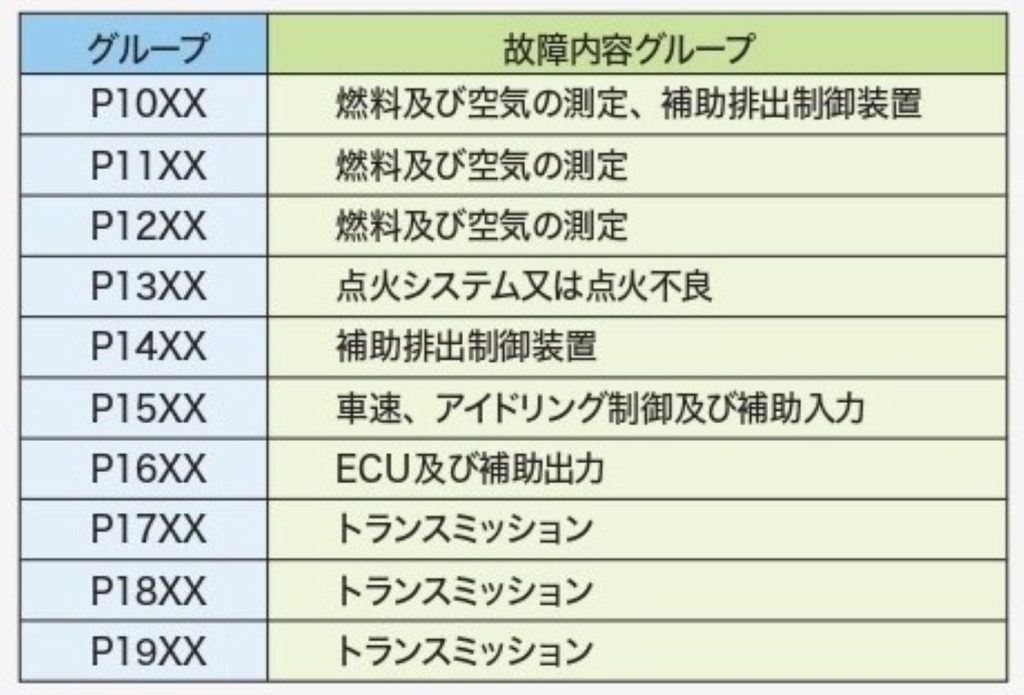

3桁目は、対象となる部位やシステムの大まかな分類を示します。しかし、たとえば表1の「P1」に示されるように、分類はあくまで大枠にとどまります。
4桁目・5桁目が加わることで、DTC全体として具体的な故障内容を表す形になります。SAE J2012には、1700種類以上のDTCとそれぞれの故障内容が定義されています。
■ カーメーカーごとのDTCの違い
実際にカーメーカーごとのDTCを見ると、同じ故障内容でも表現が異なることが分かります。

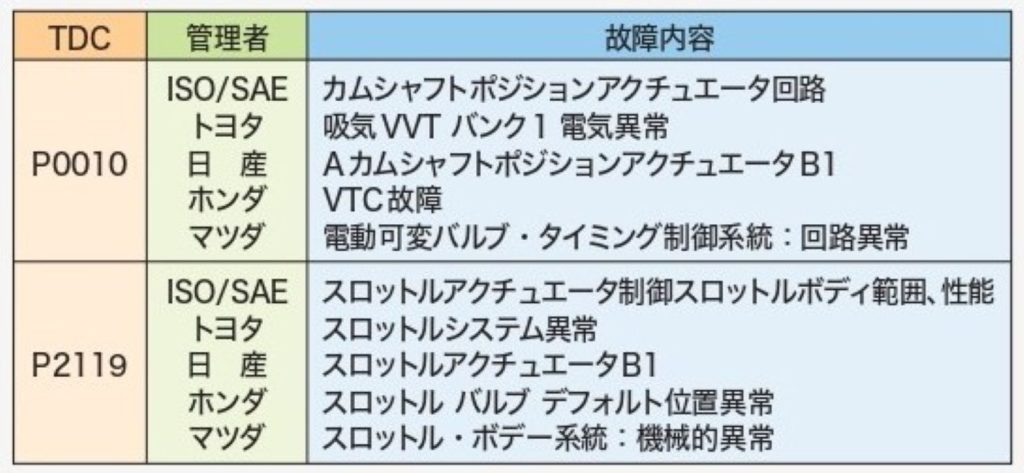

たとえば、2桁目が「1」の「P0010」を例にとると、表2の上段に示すように、SAEの定義では「カムシャフトポジションアクチュエータ回路」と表現されています。しかし、同じ「可変バルブタイミングシステム」の故障であっても、メーカーごとに表現が大きく異なります。これは、各メーカーが自社の自己診断結果を、できるだけ近いSAE規格のDTCに当てはめているためです。また、整備解説書に記載される部品名やシステム名がメーカーごとに異なるため、同じDTCでも表現が変わる要因となっています。
一方で、上2桁が「P1」の場合、メーカー間で重複するDTCはほとんどなく、各社が独自に設定・管理しています。また、「P2」や「P3」のDTCも存在し、たとえば「P2119」の場合、表2の下段に示すように、メーカーごとに表現は異なるものの、「スロットルアクチュエータ」関連の故障を示すDTCとして定義されています。
■ SAE管理とカーメーカー独自管理

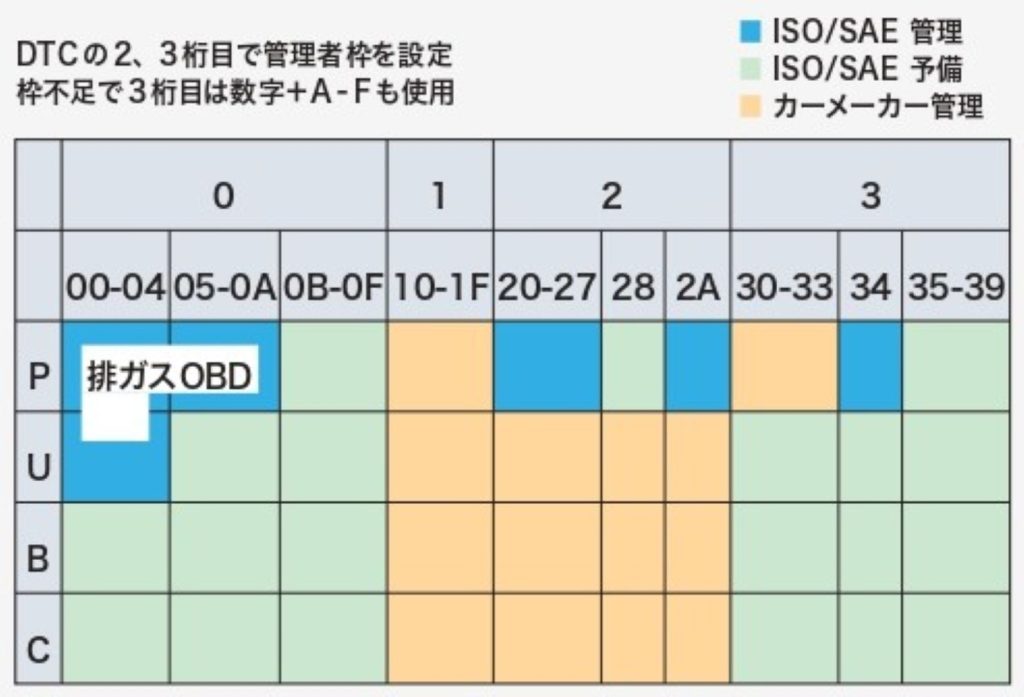

2002年のSAE J2012改定により、故障内容の多様化に対応するため、2桁目に「2」「3」が追加で定義されました。これに伴い、管理者の分類は図2のように、グループコードの上2桁の範囲によってSAE管理領域とメーカー独自管理領域に分けられることになりました。
特に注意が必要なのは、2桁目が「2」の場合です。この領域では、DTCが「P」の場合はISO/SAEが管理し、「U」「C」「B」の場合はメーカーが管理するという違いがあります。また、「P3」の領域では、4桁目のコードによって管理者がSAEとメーカーに分かれます。
メーカー独自のDTCが設定される領域(オレンジ色の領域)では、国産メーカーは原則として他社と異なるDTCを使用するよう運用されています。これは、同じDTCで異なる故障内容が設定されると混乱を招く恐れがあるためです。言い換えれば、この領域内では似たような故障内容であっても、メーカーごとにDTCが異なるため、注意が必要です。
■ DTCの故障内容の定義の有無
図2の水色の領域は、SAE J2012において5桁のDTCに対し、詳細な故障内容が定義されている範囲を示しています。2桁目が「0」の場合、以下のように分類されます。
•「P0」「U0」:SAEが故障内容を定義
•「C0」「B0」:メーカーがSAEに申請し、許可されたDTCを登録
排ガス関連のDTCは、図2の「P0」及び「U0」の領域に含まれます。これらはOBD2の保安基準に記されている排ガスデバイスの診断方法に基づき、異常と判断されたDTCです。
一 方、排ガス関 連以 外の「P0」及び「U0」のDTCは、SAEJ2012においてDTCと故障内容の定義はされているものの、詳細な診断条件の規定はなく、保安基準とも直接関連していません。
■ 今回の疑問に対する回答
「DTCには、ISO/SAEの規格で管理されている領域と、カーメーカーが独自に管理している領域があり、後者のDTCはメーカーによって異なる」という結論になります。
第2回では、DTCの体系に焦点を当てて調査しましたが、いかがだったでしょうか? 本誌と連動したOBD検査に関するオンラインセミナーでは、DTCのコード体系について図を用いて分かりやすく解説する予定ですので、ぜひご期待ください。（つづく）
